INTERNAL HYDRANT DN33 SERIES

ΕΠΙΛΕΞΤΕ ΤΟ ΜΟΝΤΕΛΟ ΠΟΥ ΣΑΣ ΤΑΙΡΙΑΖΕΙ

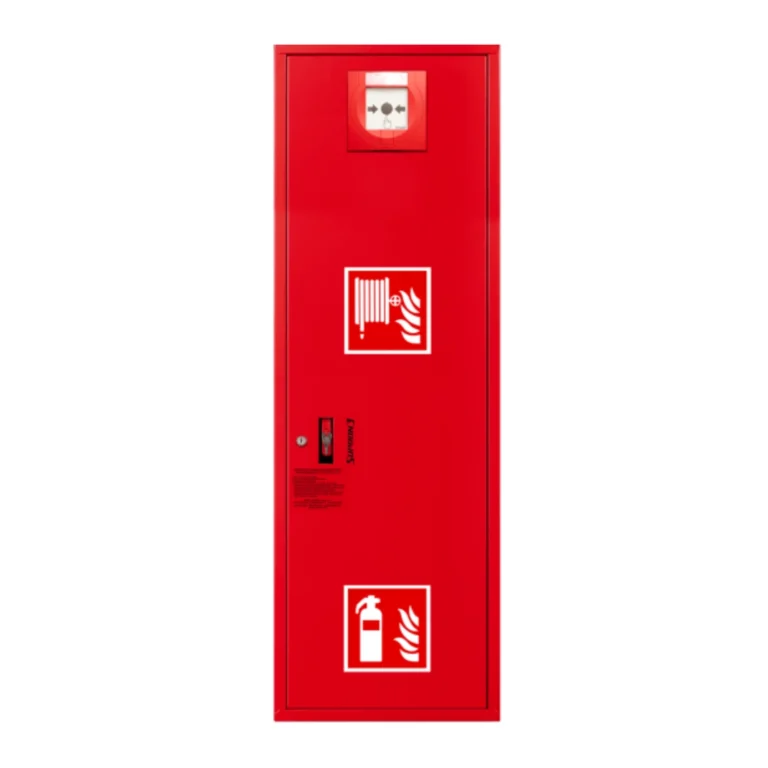

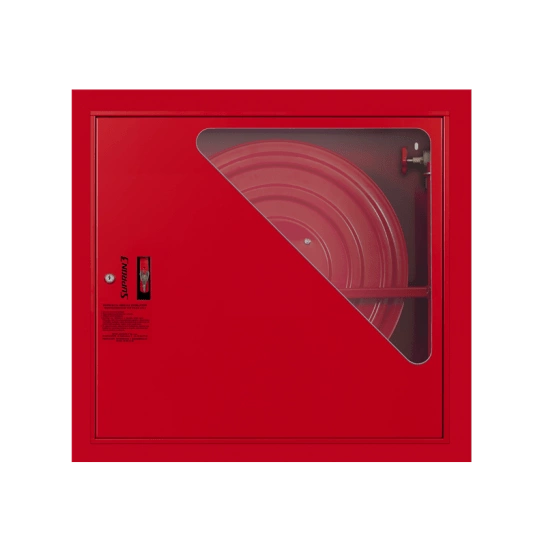

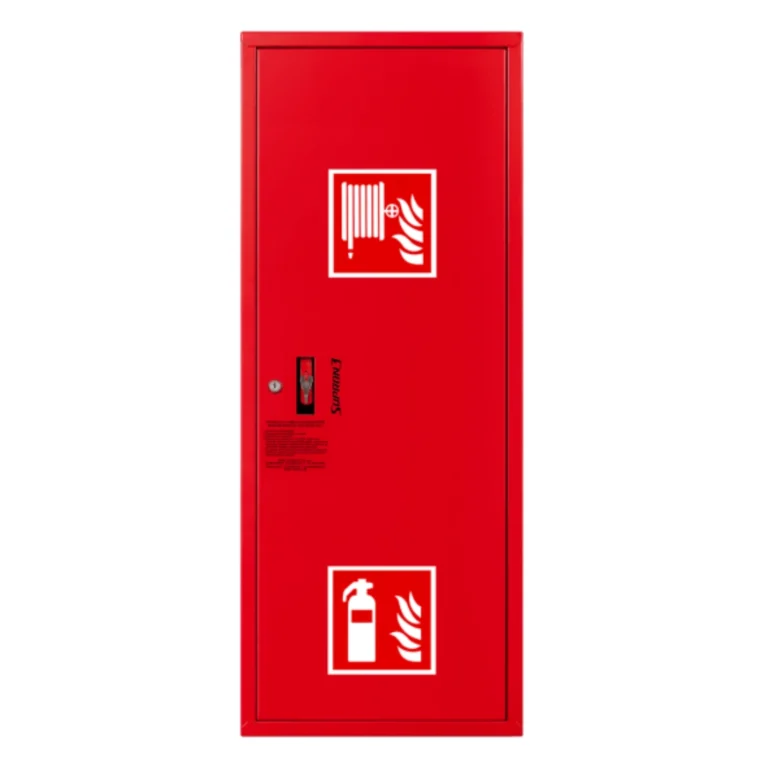

Αποτελείται από ένα μεταλλικό ερμάριο κατασκευασμένο από λακαρισμένο φύλλο λαμαρίνας DKP (για εσωτερικούς χώρους) ή γαλβανιζέ λαμαρίνα (για εξωτερικούς χώρους), με ειδική βαφή πούδρας σε κόκκινο (RAL 3000) ή λευκό (RAL 9003) χρώμα.

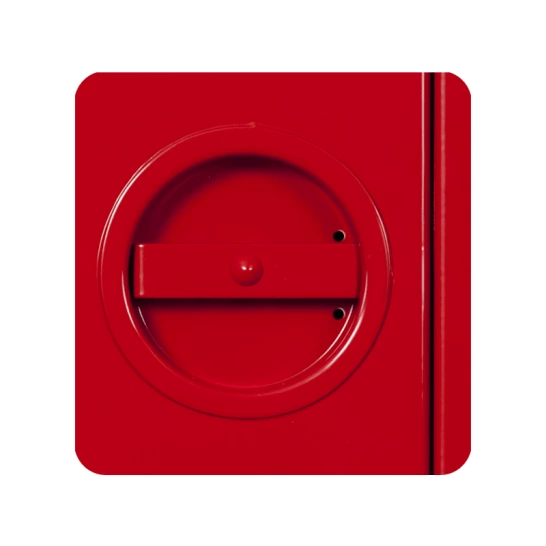

Το ερμάριο φέρει μπροστινή πόρτα με κρυφούς μεντεσέδες που επιτρέπουν να ανοίγει 180º. Η πόρτα φέρει EURO LOCK (Περιστρεφόμενη κλειδαριά προσαρμοσμένη για τοποθέτηση ταινίας ασφαλείας ή σύρματος, για αποτροπή παραβίασης). Επίσης δύναται, κατόπιν απαίτησης, η δυνατότητα τοποθέτησης κλειδαριάς ασφαλείας με κλειδί κοινό για όλα τα ερμάρια. Υπάρχει δυνατότητα σύνδεσης της παροχής νερού αμφίπλευρα και οι οπές σύνδεσης νερού επιτρέπουν τη σύνδεση με σωλήνα νερού 1″ ή 2″, από το πλάι, το πίσω και πάνω μέρος.

Η βαφή πούδρας που χρησιμοποιείται για τη βαφή των ερμαρίων είναι η υψηλότερης ποιότητας πολυεστερική βαφή πρόσοψης, τύπου Facade, (πχ της εταιρείας JOTUN), ώστε να παρέχει πολύ καλή αντοχή στις καιρικές συνθήκες, να πληροί τις απαιτήσεις του AAMA 2603, και να είναι πιστοποιημένο Qualicoat Class 1 και Standard GSB.

Η επικάλυψη βαφής παρέχει τον βέλτιστο συνδυασμό αντιδιαβρωτικής προστασίας και διακοσμητικού φινιρίσματος ώστε να είναι ανθεκτικό στη γήρανση λόγω ατμοσφαιρικών επιδράσεων σύμφωνα με τις απαιτήσεις του AAMA 2603, να πληροί τις απαιτήσεις του προτύπου GSP ή άλλου ισοδύναμου. Η πούδρα είναι χωρίς μόλυβδο και χωρίς TGIC*, και διατηρεί υψηλό επίπεδο γυαλάδας και αντοχής χρώματος.

*TGIC – χημική ένωση ισοκυανικού τριγλυκιδίου.

ΕΝΤΟΣ ΤΟΥ ΕΡΜΑΡΙΟΥ ΥΠΑΡΧΕΙ:

Εσωτερικός κρουνός DN33 με ημιάκαμπτο πυροσβεστικό σωλήνα 33mm ή εσωτερικός κρουνός DN52 με μειωτή σε DN33 για σύνδεση με τον ημιάκαμπτο πυροσβεστικό σωλήνα 33mm

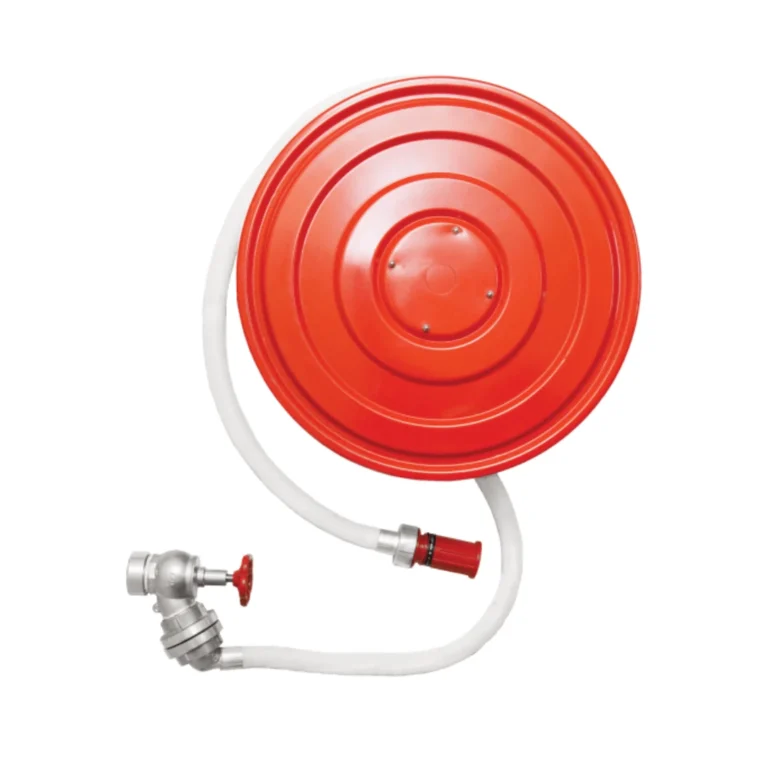

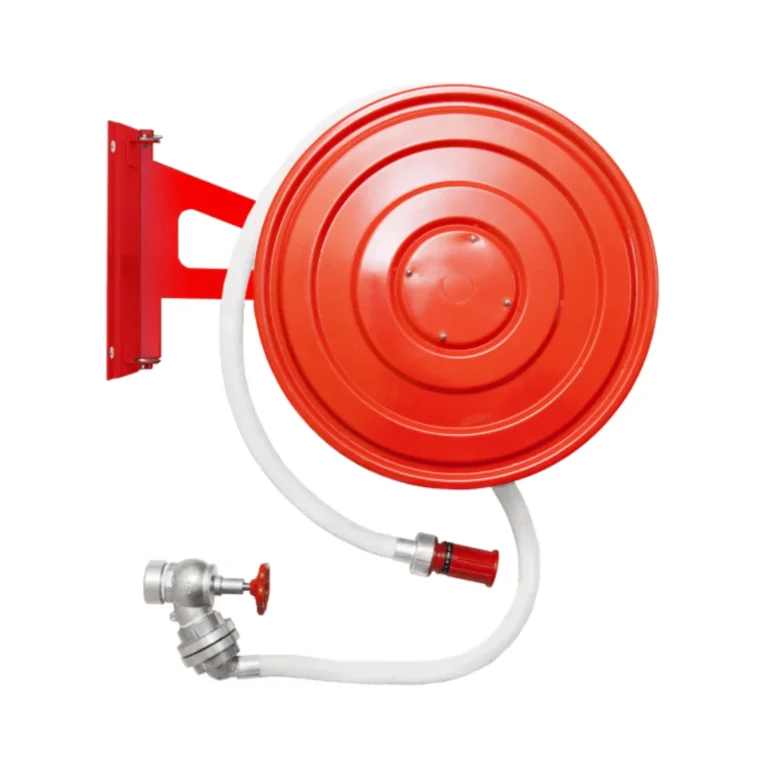

Καρούλι πυροσβεστικού σωλήνα σε χρώμα RAL 3000 αρθρωτό για 180°, με ορειχάλκινο άξονα νερού και φρένο για τον έλεγχο της δύναμης εκτύλιξης
Ημιάκαμπτος πυροσβεστικός σωλήνας φ33 mm μήκους 20 m ή 30 m σύμφωνα με το PN-EN 694, σταθερή σύνδεση με άξονα νερού με πτύχωση του εύκαμπτου σωλήνα με χιτώνιο αλουμινίου
Πυροσβεστικός αυλός (ακροφύσιο) εκτοξεύσεως νερού από αλουμίνιο, βαρέως τύπου ρυθμιζόμενης δέσμης ή πλαστικός βαρέως τύπου PWh-33 σύμφωνα με το PN-EN-671-1, σταθερή σύνδεση στον πυροσβεστικό σωλήνα με πτύχωση του ακροφυσίου με χιτώνιο αλουμινίου. Η διάμετρος του προστοµίου του θα αυξάνεται ή θα μειώνεται για να δίνει την δυνατότητα εκτοξεύσεως ευθείας δέσμης και προπετάσματος ύδατος “FOG” Η λειτουργία του θα είναι σύμφωνα με τον πίνακα Α.1

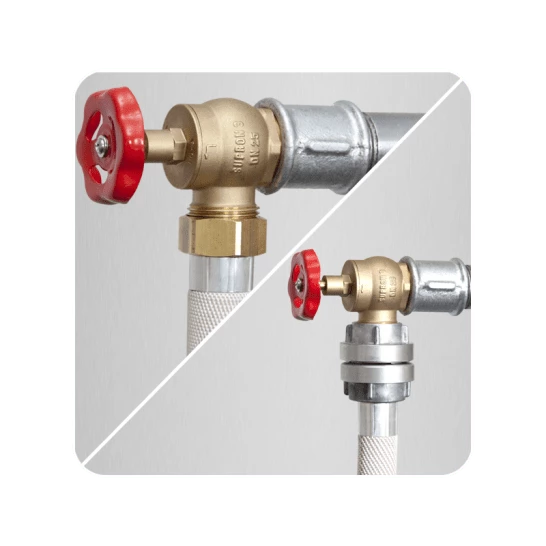

Σωλήνας σύνδεσης βαλβίδας και άξονα νερού. Όλες οι συνδέσεις σπειρώματος να είναι χωρίς σφιγκτήρες σωλήνα
Αριθμός αναγνώρισης προϊόντος
Οδηγίες συναρμολόγησης και συντήρησης
Η συσκευασία θα φέρει κάρτα εγγύησης 2 ετών

ΥΔΡΑΥΛΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Πίεση Λειτουργίας: Από 0,2 MPa μέχρι 0,7 MPa. Κωνική δέσμη νερού ακροφυσίου – όχι μικρότερη από 45 μοίρες.

Βαλβίδα Κρουνού 52mm

Ρυθμός Ροής / Απόδοση (Ισοδύναμη Διάμετρος 12 mm)

Πίεση [MPa]: 0,2
Κωνική Δέσμη: 107 l/min
Ευθεία Δέσμη: 90 l/min
-----------------------------
Πίεση [MPa]: 0,4
Κωνική Δέσμη: 151 l/min
Ευθεία Δέσμη: 128 l/min
---------------------------
Πίεση [MPa]: 0,6
Κωνική Δέσμη: 184 l/min
Ευθεία Δέσμη: 157 l/min
--------------------------
Factor K (Ισοδύναμη Διάμετρος 12 mm)
Το αποτελεσματικό εύρος κάλυψης της δέσμης νερού σε πίεση MPa (συν μήκος σωλήνα 30m ή 20m):

Κωνική Δέσμη: 75
Ευθεία Δέσμη: 64

Πίεση [MPa]: 0,2
Κωνική Δέσμη: 4,1 m
Ευθεία Δέσμη: 10,4 m

Βαλβίδα Κρουνού 32mm

Ρυθμός ροής /Απόδοση (Ισοδύναμη διάμετρος 10 mm)

Πίεση [MPa]: 0,2
Κωνική Δέσμη: 108 l/min
Ευθεία Δέσμη: 91 l/min
---------------------------
Πίεση [MPa]: 0,4
Κωνική Δέσμη: 152 l/min
Ευθεία Δέσμη: 129 l/min
---------------------------
Πίεση [MPa]: 0,6
Κωνική Δέσμη: 185 l/min
Ευθεία Δέσμη: 158 l/min
--------------------------
Factor K (Ισοδύναμη Διάμετρος 12 mm)
Το αποτελεσματικό εύρος κάλυψης της δέσμης νερού σε πίεση MPa (συν μήκος σωλήνα 30m ή 20m):

Κωνική Δέσμη: 76
Ευθεία Δέσμη: 64

Πίεση [MPa]: 0,2
Κωνική Δέσμη: 4,2 m
Ευθεία Δέσμη: 10,6 m

Προσοχή! Ο ρυθμός ροής Q, εξαρτάται από την πίεση P δίνεται από την εξίσωση: Q = K√10P, όπου το Q εκφράζεται σε λίτρα / λεπτό και το P σε megapascals.

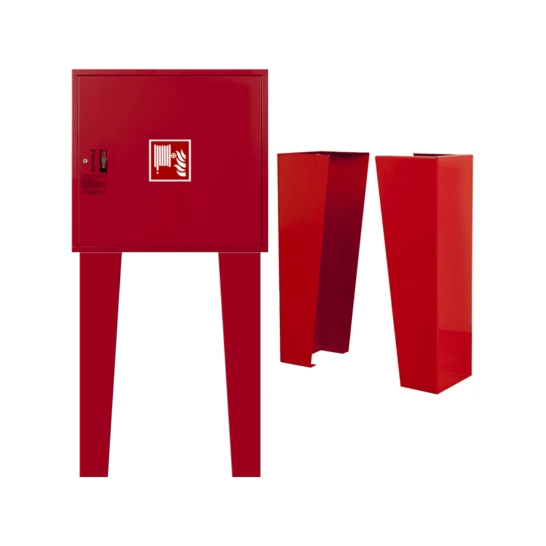

ΒΑΣΕΙΣ ΣΤΗΡΙΞΗΣ ΕΡΜΑΡΙΟΥ Π.Φ. ΕΞΩΤΕΡΙΚΟΥ ΧΩΡΟΥ

Για την ανάρτηση του ερμαρίου σε υπαίθριο χώρο απαιτείται η προμήθεια βάσης στήριξης ώστε να επικάθεται το ερμάριο επι αυτής. Η βάση θα πακτωθεί με κατάλληλο τρόπο στο έδαφος ώστε να αντέχει σε καιρικές καταπονήσεις. Είναι κατασκευασμένη από γαλβανιζέ μέταλλο (πάχους 2 mm) με πολυεστερικό χρώμα (RAL 3000) ή λευκό (RAL 9003), αντίστοιχο του ερμαρίου. Το ύψος του στηρίγματος επιλέγεται για έναν συγκεκριμένο τύπο κρουνού 25, 33 ή 52 έτσι ώστε η βαλβίδα να βρίσκεται σε ύψος 1350 +/- 100 mm από το επίπεδο του δαπέδου.
