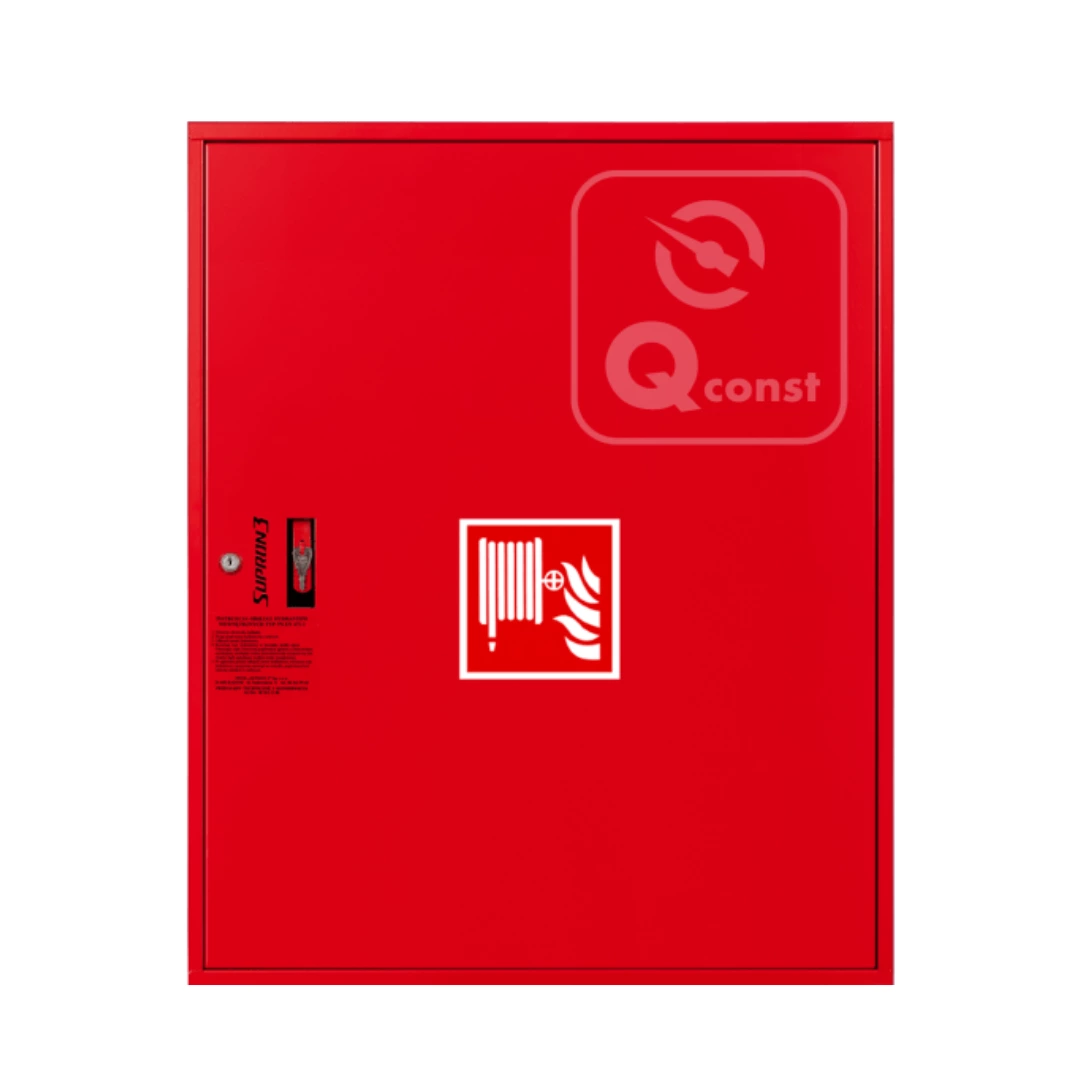

INTERNAL HYDRANT DN25 ΜΕ ΣΤΑΘΕΡΗ ΡΟΗ
ΔΙΑΣΤΑΣΗ ΚΡΟΥΝΟΥ
Ύψος: 900 mm
Πλάτος: 700 mm
Βάθος: 250 mm
ΔΙΑΣΤΑΣΗ ΒΑΣΗΣ
Ύψος: 920 mm
Πλάτος: 720 mm
Βάθος: 260 mm
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

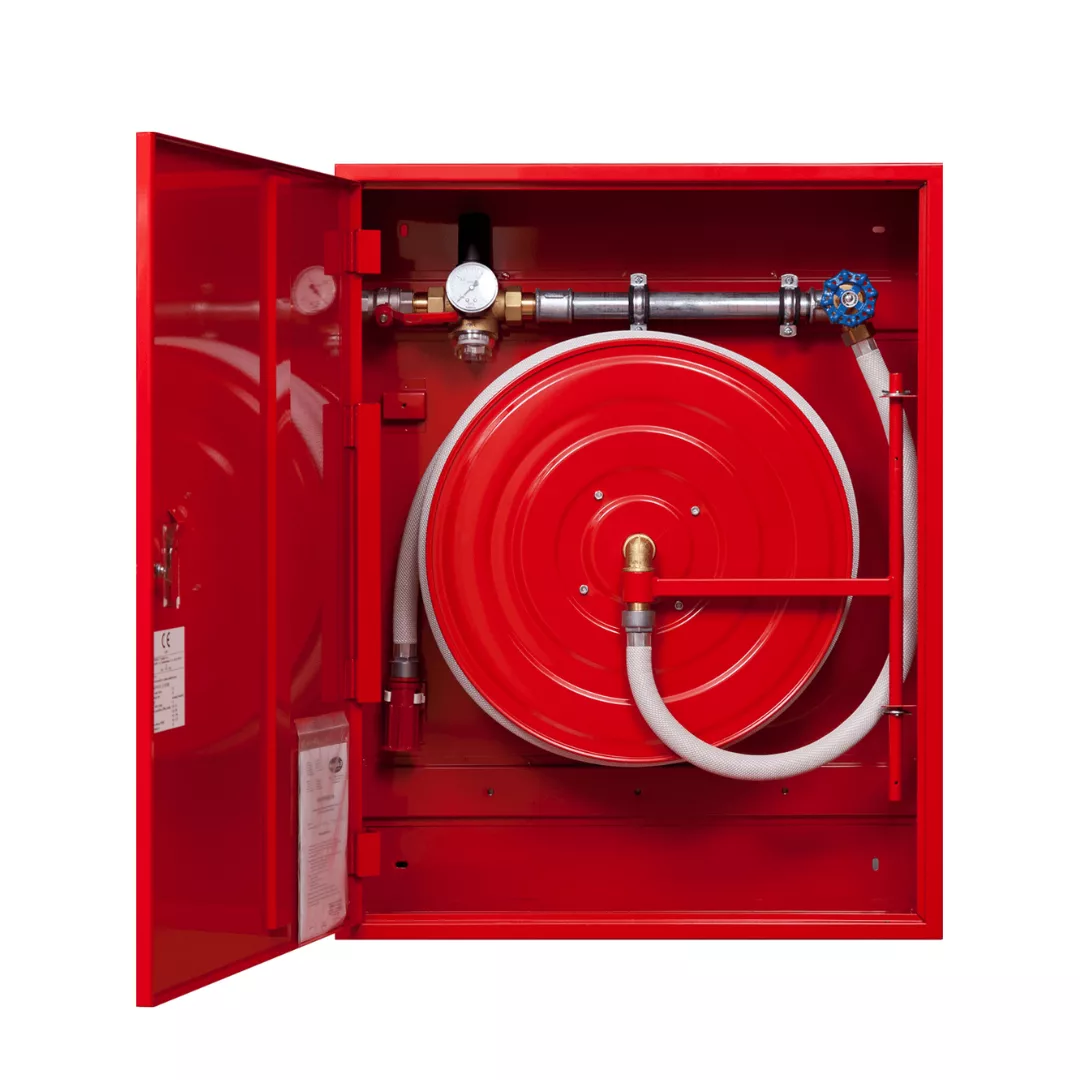

Εσωτερικός κρουνός σταθερής ροής με ημιάκαμπτο σωλήνα 25 mm. Τοποθετείται στον τοίχο (Z) ή σε εσοχή (W). Ονομαστική πίεση λειτουργίας από 0,2 MPa έως 1,2 MPa.
S-HQ25-Z30-XXXX
Τύπος: Τοποθέτηση στον τοίχο
Μήκος Μάνικας: 30m
Κλείδωμα: Δύο τύποι κλειδώματος
Στήριξη / Βάσεις (ύψος x βάθος): 550 x 250
Αριθμός Στηριγμάτων: 2 τεμ.
S-HQ25-Z20-XXXX
Τύπος: Τοποθέτηση στον τοίχο
Μήκος Μάνικας: 20m
Κλείδωμα: Δύο τύποι κλειδώματος
Στήριξη / Βάσεις (ύψος x βάθος): 550 x 250
Αριθμός Στηριγμάτων: 2 τεμ.
S-HQ25-W30-XXXX
Τύπος: Τοποθέτηση σε εσοχή
Μήκος Μάνικας: 30m
Κλείδωμα: Δύο τύποι κλειδώματος
Στήριξη / Βάσεις (ύψος x βάθος): 550 x 235
Αριθμός Στηριγμάτων: 2 τεμ.
S-HQ25-W20-XXXX
Τύπος: Τοποθέτηση σε εσοχή
Μήκος Μάνικας: 20m
Κλείδωμα: Δύο τύποι κλειδώματος
Στήριξη / Βάσεις (ύψος x βάθος): 550 x 235
Αριθμός Στηριγμάτων: 2 τεμ.
Τεχνικά Σχέδια & Οδηγίες
Οι εσωτερικοί κρουνοί με σταθερή ροή έχουν δοκιμαστεί από το CNBOP-PIB στο Józefów, έκθεση δοκιμής αρ. 203/BS/13.
Test results of internal hydrant PN-EN 671-1[Z25/30]QConst with fixed setting of the output pressure (factory setting)
| Water flow rate | Type of water current | Supply pressure values | ||
| Q [dm3/min] | 0,5 MPa | 1,0 MPa | 1,5 MPa | |
| Compact jet | 62,3 | 61,9 | 62,1 | |
| Dispersed jet | 63,8 | 63,6 | 63,5 | |
